"المدرج" الدقيق للصناعة الحديثة

في معدات التشغيل الآلي وأدوات الآلات ذات التحكم الرقمي والأدوات الدقيقة، يوجد مكون أساسي بسيط على ما يبدو ولكنه بالغ الأهمية - فهو يشبه المسار غير المرئي، الذي يحمل الحركة عالية السرعة والدقيقة للمعدات، وهو دليل خطيباعتباره عنصرًا أساسيًا في مجال نقل الحركة الميكانيكية، تُحدد دقة الدليل الخطي مستوى أداء المعدات بأكملها بشكل مباشر. سنُحلل اليوم هذا "المدرج الدقيق" في الصناعة الحديثة بعمق.

1. ما هو الدليل الخطي؟

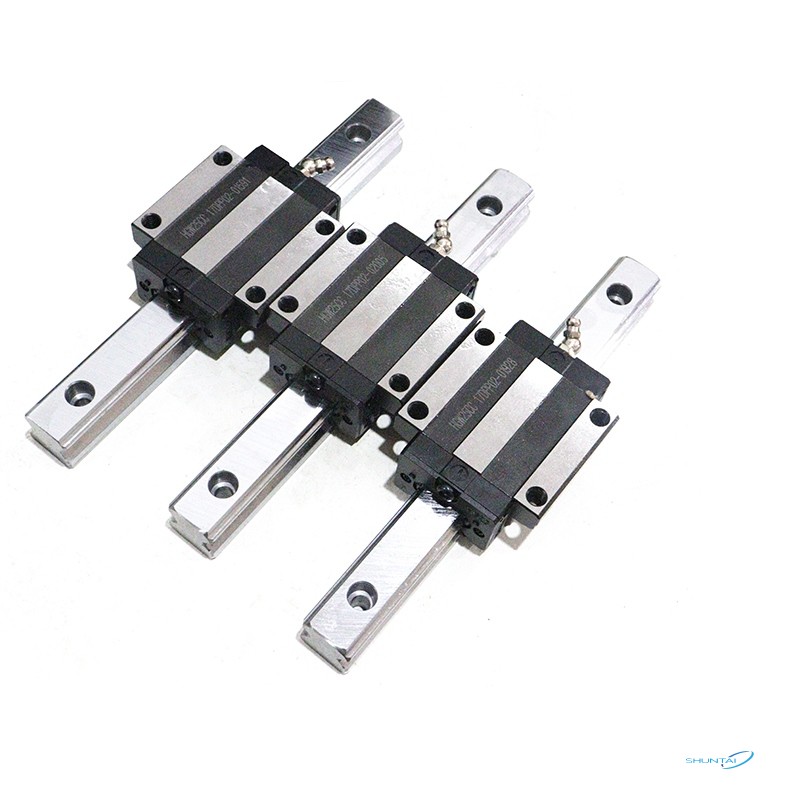

الدليل الخطي هو جهاز نقل دقيق يُستخدم لتحقيق حركة ترددية خطية. يتكون من سكة توجيه ومنزلق. من خلال الحركة الدائرية للكرة الفولاذية أو الأسطوانة على المسار، يتحول الاحتكاك الانزلاقي إلى احتكاك متدحرج، مما يحقق حركة خطية عالية الدقة ومنخفضة المقاومة.

الميزات الأساسية:

صلابة عالية: يمكنها تحمل الأحمال متعددة الأبعاد

دقة عالية: دقة تحديد المواقع المتكررة يمكن أن تصل إلى مستوى الميكرون

احتكاك منخفض: معامل احتكاك التدحرج هو 1/50 فقط من احتكاك الانزلاق

عمر طويل: العمر المقدر عادة هو عشرات الآلاف من الكيلومترات

2. هيكل الدقة للموجهات الخطية

قضبان التوجيه

مصنوع من سبائك الفولاذ عالية الجودة (مثل GCr15) بعد التبريد الشامل، تصل الصلابة إلى HRC58-62، وخشونة سطح المسار بعد الطحن الدقيق هي Ra≤0.2μm.

مجموعة المنزلق

تحتوي على مسارات وعواكس مُصنّعة بدقة للحفاظ على الحركة الدورية لعناصر التدحرج. ستستخدم المنتجات عالية الجودة أقفاصًا راتنجية لمنع تصادم عناصر التدحرج.

نظام العناصر الدوارة

نوع الكرة الفولاذية: مناسب للأحمال الخفيفة والمتوسطة، فعال من حيث التكلفة

نوع الأسطوانة: قدرة تحمل الحمل زادت بمقدار 3-5 مرات، تستخدم في حالات التحميل الثقيل

الكرات الخزفية: مقاومة للتآكل، خالية من التشحيم، تُستخدم في بيئات خاصة

نظام الختم

أختام متاهة متعددة القنوات + لوحات مكشطة معدنية، يمكن أن يصل مستوى الحماية إلى IP54 أو أعلى.

3. الابتكار والتكنولوجيا المتطورة

تقنية التشحيم الذاتي

المراقبة الذكية

وحدة استشعار الاهتزاز المتكاملة واكتشاف درجة الحرارة لمراقبة الحالة الصحية لسكة التوجيه في الوقت الفعلي.

مادة مركبة

سطح توجيه مطلي بالسيراميك + منزلق مقوى بألياف الكربون، أخف بنسبة 40% وأكثر صلابة بنسبة 25%.

نوع فائق السرعة

باستخدام نظام ارتداد خاص، يمكن أن تصل السرعة القصوى إلى 5 م/ث (المنتجات التقليدية تبلغ حوالي 1-2 م/ث).

4. القواعد الذهبية للاختيار

حساب الحمل

مع الأخذ في الاعتبار القوة الرأسية والقوة الجانبية وعزم الانقلاب في نفس الوقت، فمن المستحسن استخدام برنامج الاختيار الذي توفره الشركة المصنعة لتحليل القوة.

تصميم الحماية

البيئة العامة: ورقة مقاومة للغبار

الحطام المعدني: لوحة مكشطة

البيئة السائلة: مغلقة بالكامل

خامسا. نقاط الصيانة

دورة التزييت:

تزييت الشحم: كل 100 كم أو 6 أشهر

التشحيم بالزيت: تتطلب بيئة العمل المستمرة نظامًا زيتيًا

طريقة التنظيف:

استخدم منظفًا خاصًا لسكة التوجيه، ولا تستخدم المذيبات المسببة للتآكل مثل الأسيتون

تحذير للحياة:

عندما يزيد ضوضاء التشغيل بمقدار 15 ديسيبل أو يتجاوز ارتفاع درجة الحرارة 20 درجة مئوية، فيجب فحصه على الفور

السادس. الخاتمة

وفقًا للإحصاءات، من المتوقع أن يصل حجم سوق الأدلة الخطية العالمية إلى 5.8 مليار دولار أمريكي في عام 2025، بمعدل نمو سنوي مركب قدره 7.2%. بصفتك مهندسًا ميكانيكيًا، فإن الفهم العميق لغموض "مدرج الدقة" هذا يمكن أن يُضفي لمسة رياضية أقوى على تصميم المعدات. في المرة القادمة التي تشاهد فيها القطع السلس لأدوات ماكينات CNC، إذا كانت لديك أي احتياجات، يُرجى اختيار شونتاي. شونتاي سنقدم لك أفضل الخدمات والتوجيه الفني.
