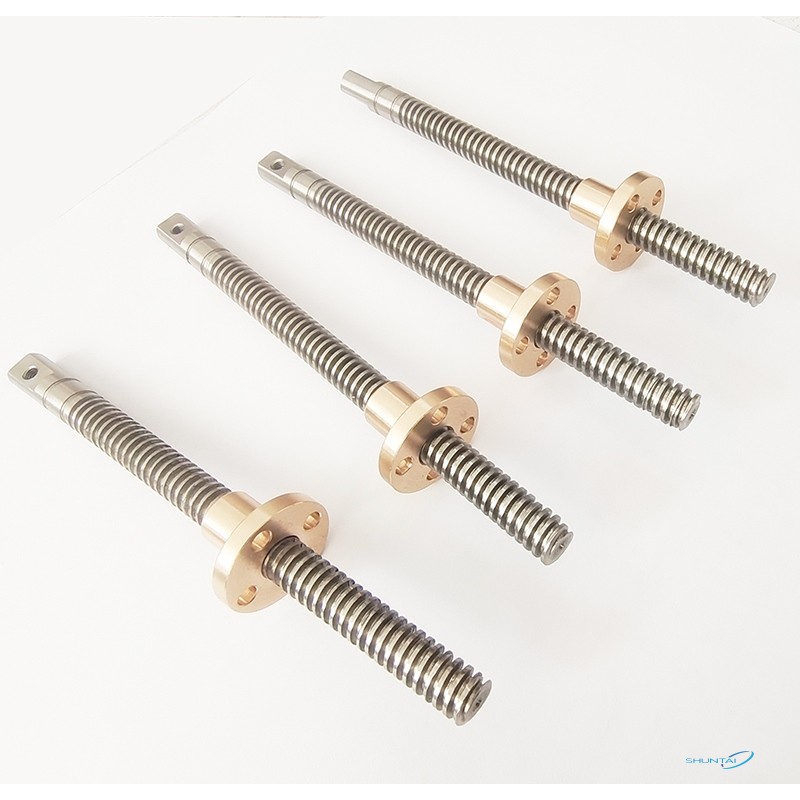

برغي رصاصي شبه منحرف هو عنصر نقل ميكانيكي شائع، سمي بهذا الاسم بسبب خيط شبه منحرف جقسم روس. في الطابعات ثلاثية الأبعاد، برغي رصاصي شبه منحرف يلعب دورًا رئيسيًا في تحويل الحركة الدورانية إلى حركة خطيةبالمقارنة مع الخيوط العادية، تتمتع الخيوط شبه المنحرفة بقدرة تحمل أعلى وخصائص قفل ذاتي أفضل، مما يجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب تحديد المواقع بدقة وأحمال محورية معينة.
يعتمد مبدأ عمل برغي الرصاص شبه المنحرف على المبدأ الفيزيائي الأساسي للنقل الحلزوني: عند دوران برغي الرصاص، تتحرك الصمولة على طول محور برغي الرصاص، وتتناسب مسافة الحركة طرديًا مع طول خيط الخيط وعدد دوراته. تُعد آلية تحويل الحركة الخطية الدقيقة هذه أحد أسس الطابعات ثلاثية الأبعاد لتحقيق طباعة عالية الدقة.
مزايا استخدام المسمار الرصاصي شبه المنحرف في الطابعات ثلاثية الأبعاد
في تقنية الطباعة ثلاثية الأبعاد، يتمتع المسمار الرصاصي شبه المنحرف بالعديد من المزايا المهمة مقارنة بطرق النقل الأخرى:
قدرة تحديد المواقع بدقة عالية: يمكن أن يوفر المسمار الرصاصي شبه المنحرف دقة تحديد مواقع أعلى، بقيمة نموذجية تبلغ ±0.1 مم أو أعلى، وهو أمر بالغ الأهمية لجودة الطباعة.
أداء قفل ذاتي جيد: يسمح تصميم الخيط شبه المنحرف له بالحفاظ على موضعه بشكل طبيعي عندما لا يتم تشغيله، مما يقلل من خطر سقوط المحور Z عندما يتم إيقاف تشغيل الطاقة أو عندما لا يعمل المحرك.
قدرة تحميل أعلى: بالمقارنة مع محرك الحزام أو قضيب الخيوط العادي، يمكن للمسمار شبه المنحرف أن يتحمل أحمالًا محورية أكبر وهو مناسب لدعم وزن منصة الطباعة ورأس الطباعة.
خصائص الحركة السلسة: يعمل محرك المسمار شبه المنحرف على تقليل الاهتزاز والقفز، مما يساعد على تحسين جودة السطح المطبوع.
أداء عالي التكلفة: بالمقارنة مع المسمار الكروي، فإن المسمار شبه المنحرف أقل تكلفة ويمكنه تلبية متطلبات الدقة لمعظم الطابعات ثلاثية الأبعاد المخصصة للمستهلك.
التطبيقات النموذجية للمسامير شبه المنحرفة في الطابعات ثلاثية الأبعاد
في هيكل الطابعات ثلاثية الأبعاد، يتم استخدام المسمار شبه المنحرف بشكل أساسي في الأجزاء الرئيسية التالية:
نظام رفع المحور Z: تستخدم معظم طابعات FDM/FFF ثلاثية الأبعاد براغي شبه منحرفة للتحكم الدقيق في حركة منصة الطباعة أو رأس الطباعة في اتجاه المحور Z. ونظرًا لضرورة ثبات المحور Z وتحمله لوزن معين، يُعدّ البرغي شبه المنحرف خيارًا مثاليًا.
بعض محاور X/Y المصممة خصيصًا: على الرغم من أن معظم الطابعات ثلاثية الأبعاد الحديثة تستخدم محركات الحزام على محاور X/Y لتحقيق سرعات أعلى، فإن بعض النماذج التي تركز على الدقة بدلاً من السرعة تستخدم أيضًا براغي شبه منحرفة على هذه المحاور.
آلية البثق: في بعض أجهزة البثق ذات الدفع المباشر، يمكن استخدام البراغي شبه المنحرفة للتحكم بدقة في تقدم الخيوط.
اختيار المعلمات التقنية للبراغي شبه المنحرفة
عند اختيار المسمار شبه المنحرف للطابعة ثلاثية الأبعاد، عليك مراعاة المعلمات الرئيسية التالية:
الميل: يشير إلى المسافة التي يتحركها الصامولة عند دوران المسمار دورة واحدة. الأنواع الشائعة هي ٢ مم، ٤ مم، ٨ مم، إلخ. توفر الميل الأصغر دقة أعلى وسرعات أبطأ.
القطر: عادةً ما يكون ٦ مم، ٨ مم، ١٠ مم، أو ١٢ مم. الأقطار الأكبر توفر صلابةً وقدرةً أفضل على تحمل الأحمال.
نوع الخيط: خيط شبه منحرف قياسي (مثل Tr8×2) أو خيط مصمم خصيصًا.
المواد: عادة ما تكون من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ أكثر مقاومة للتآكل ولكنه أكثر تكلفة.
مستوى الدقة: تتطلب الطابعات ثلاثية الأبعاد عادةً مسامير ذات دقة C7 أو أعلى.
الطول: حدد الطول المناسب استنادًا إلى متطلبات حركة المحور Z للطابعة، والذي يكون عادةً أكبر قليلاً من الحد الأقصى لارتفاع الطباعة.
تركيب وصيانة المسمار الرصاصي شبه المنحرف
يعد التركيب والصيانة المناسبين أمرًا ضروريًا لضمان أداء وعمر المسمار الرصاصي شبه المنحرف:
نقاط التثبيت:
تأكد من أن المسمار اللولبي موازٍ لنظام التوجيه (مثل الدليل الخطي)
استخدم محامل الدعم المناسبة لتقليل الأحمال الشعاعية
قم بإصلاح كلا الطرفين بقوة ولكن ليس بإحكام شديد لتجنب الإجهاد
استخدم وصلات لتوصيل المحرك وبرغي التوصيل للتعويض عن عدم المحاذاة البسيطة
توصيات الصيانة:
قم بتنظيف مسمار الرصاص بانتظام لإزالة الغبار وبقايا الطباعة
التزييت المناسب (استخدم شحمًا خاصًا أو زيت تشحيم)
التحقق من تآكل الصمولة واستبدال الأجزاء البالية في الوقت المناسب
تجنب التشوه الناتج عن الإفراط في الشد
مقارنة بين المسمار الرصاصي شبه المنحرف والمسمار الكروي
بالنسبة لمعظم الطابعات ثلاثية الأبعاد المخصصة للمستهلكين، توفر براغي الرصاص شبه المنحرفة توازنًا جيدًا بين السعر والأداء. قد تفضل الطابعات الصناعية أو عالية الأداء استخدام براغي كروية لمزيد من الدقة والسرعة.
اتجاه التطوير المستقبلي للمسمار الرصاصي شبه المنحرف
مع استمرار تطور تكنولوجيا الطباعة ثلاثية الأبعاد، تتحسن أيضًا براغي الرصاص شبه المنحرفة باستمرار:
الابتكار في المواد: يؤدي استخدام المواد المركبة الجديدة والسبائك عالية الأداء إلى تحسين مقاومة التآكل وعمر المسمار الرصاصي.
تطوير عملية التصنيع: تعمل تقنيات الطحن الدقيق والطلاء الخاص على تحسين دقة وجودة سطح المسمار الرصاصي.
تصميم متكامل: تدمج بعض التصميمات الجديدة المسمار اللولبي مع قضبان التوجيه أو وظائف أخرى لتبسيط التثبيت وتحسين صلابة النظام.
المراقبة الذكية: تقوم المستشعرات المدمجة بمراقبة حالة المسمار اللولبي والتنبؤ باحتياجات الصيانة.
خاتمة
باعتباره عنصر نقل رئيسي في الطابعات ثلاثية الأبعاد، فإن لولب الرصاص شبه المنحرف له تأثير مباشر على دقة الطباعة وجودتها. إن فهم مبدأ عمله ومعايير اختياره ومتطلبات صيانته يمكن أن يساعد مستخدمي ومصممي الطابعات ثلاثية الأبعاد على تحسين أداء الآلة. مع تقدم علوم المواد وتكنولوجيا التصنيع، سيواصل لولب الرصاص شبه المنحرف لعب دور مهم في مجال الطباعة ثلاثية الأبعاد، حيث يحقق التوازن بين الأداء والتكلفة، ويعزز تطوير تقنية الطباعة ثلاثية الأبعاد في نطاق أوسع من التطبيقات.
